Zašto je zaštita od inertnog plina postala neosporna u kemijskim postrojenjima
Okolina kemijske obrade sama po sebi je hlapljiva. Prisutnost zapaljivih otapala, reaktivnih intermedijera i zapaljive prašine znači da čak i trenutni prodor kisika u zatvorenu posudu, cjevovod ili spremnik može izazvati katastrofalne posljedice. Tradicionalne metode za suzbijanje požara i sprječavanje eksplozije - kontrole ventilacije, sustavi uzemljenja, oprema za zaštitu od iskrenja - rješavaju izvore paljenja, ali ne eliminiraju sam oksidans.
Pokrivanje inertnim plinom rješava problem u njegovom korijenu. Istiskivanjem kisika inertnim medijem — obično dušikom — ispod praga potrebnog za održavanje izgaranja (općenito ispod 8% O₂ po volumenu za većinu ugljikovodičnih okruženja), postrojenja mogu učiniti eksplozivnu atmosferu kemijski inertnom bez obzira na rizik od paljenja. Ovaj pristup je sve više kodificiran u međunarodnim standardima kao što su ATEX, IECEx i NFPA 69, koji sada izričito prepoznaju kontinuiranu inertizaciju kao primarnu metodu sprječavanja eksplozije, a ne kao dopunsku mjeru.
Evolucija od periodičnih isporuka dušika u cilindrima do kontinuirane proizvodnje na licu mjesta označava strukturnu promjenu u načinu na koji kemijske tvornice pristupaju ovom izazovu — a PSA generatori dušika nalaze se u središtu te tranzicije.
Kako PSA tehnologija isporučuje kontinuirani dušik visoke čistoće na zahtjev

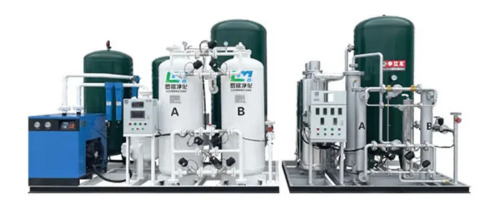

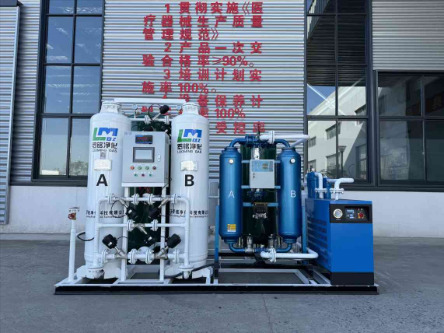

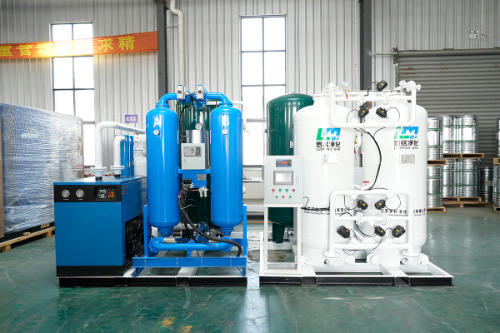

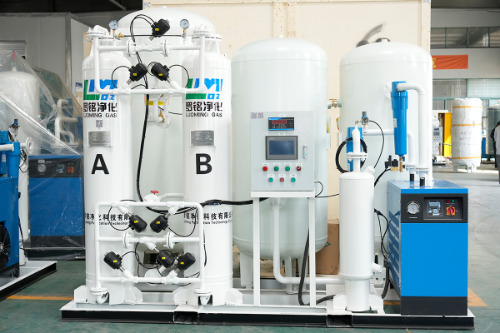

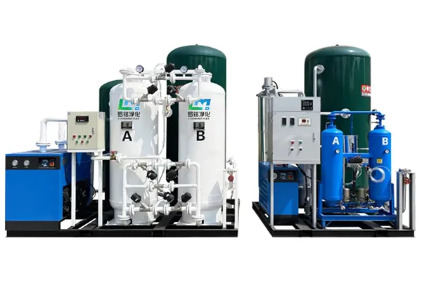

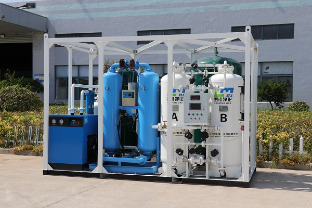

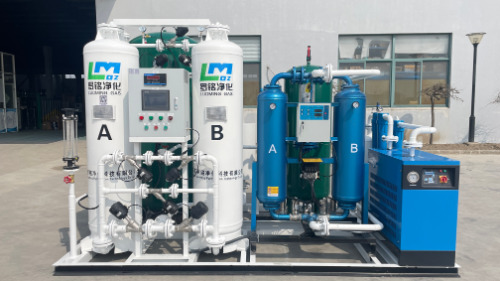

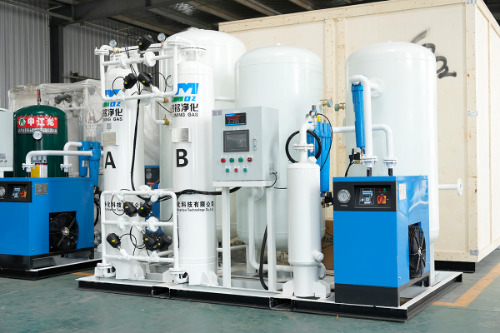

Pressure Swing Adsorpcija (PSA) je proces odvajanja plina koji iskorištava diferencijalni adsorpcijski afinitet materijala - najčešće ugljičnog molekularnog sita (CMS) - za molekule kisika i dušika pod različitim uvjetima tlaka. U tipičnom PSA sustavu s dva tornja:
- Komprimirani zrak ulazi u toranj A pod povišenim tlakom; kisik, ugljični dioksid i vodena para selektivno adsorbira sloj CMS.
- Dušik visoke čistoće prolazi i skuplja se u međuspremniku za isporuku u proces.
- Dok toranj A proizvodi, toranj B prolazi kroz regeneraciju pri tlaku blizu atmosferskog, otpuštajući adsorbirane plinove i obnavljajući kapacitet adsorpcije.
- Tornjevi se neprekidno mijenjaju - obično svakih 60-120 sekundi - osiguravajući neprekinuti protok dušika.
Moderni PSA sustavi dizajnirani za zone zaštićene od kemijskih eksplozija projektirani su za isporuku dušika čistoće u rasponu od 99,0% do 99,999% , s brzinama protoka skalabilnim od nekoliko Nm³/h za male reaktore do tisuća Nm³/h za sustave pročišćavanja i pokrivanja rafinerijskih razmjera. Najvažnije je da je razina čistoće podesiva u stvarnom vremenu — što operaterima omogućuje smanjenje na 99,5% za opće primjene čišćenja ili povećanje na 99,99% za zaštitu katalizatora osjetljivog na kisik, bez zaustavljanja proizvodnje.
| Scenarij primjene | Potrebna čistoća N₂ | Tipični raspon protoka |
| Pokrivanje spremnika | 99,0% – 99,5% | 10 – 500 Nm³/h |
| Inertiranje i pročišćavanje reaktora | 99,5% – 99,9% | 50 – 2.000 Nm³/h |
| Zaštita katalizatora | 99,99% – 99,999% | 5 – 200 Nm³/h |
| Pročišćavanje cjevovoda i puštanje u rad | 99,0% – 99,5% | 100 – 5.000 Nm³/h |
Tablica 1. Tipični PSA zahtjevi za čistoću dušika i protok prema scenariju primjene u zonama zaštićenim od kemijskih eksplozija.
Praksa primjene: postavljanje PSA generatora dušika u zona 1 i zona 2 klasificirana područja
Integriranje a PSA generator dušika u opasno područje klasificirano kao ATEX zona 1 ili zona 2 (ili NEC klasa I, odjel 1/2 u okvirima Sjeverne Amerike) uključuje više od odabira tehnički prikladnog stroja. Postavljanje mora istovremeno zadovoljiti i zahtjeve procesnog inženjeringa i ograničenja klasifikacije područja.
Strategija postavljanja opreme
U većini instalacija, sam generator PSA postavljen je izvan opasne zone — u sigurnom području ili unutar zatvorenog prostora pod tlakom — pri čemu samo cjevovod za dovod dušika ulazi u klasificirano područje. Ovakav raspored eliminira potrebu certificiranja cijelog sklopa generatora za rad zaštićen od eksplozije, smanjujući kapitalne troškove i pojednostavljujući pristup održavanju. Tamo gdje ograničenja lokacije čine udaljeno postavljanje nepraktičnim, koriste se kućišta s oznakom Ex (Ex d, Ex p ili Ex e ovisno o kategoriji komponente) za zaštitu električnih komponenti kao što su upravljačke ploče, solenoidni ventili i senzori.
Kontinuirano praćenje kisika kao sigurnosna blokada
PSA generator dušika koji radi u zoni zaštićenoj od kemijskih eksplozija ili blizu nje mora biti integriran s analizatorom kisika u stvarnom vremenu — i na izlazu iz generatora i na kritičnim točkama isporuke unutar procesa. Ako čistoća izlaza padne ispod zadane vrijednosti (npr. zbog degradacije CMS-a, kvara kompresora ili neuobičajenog porasta potražnje), automatski ventil za preusmjeravanje preusmjerava dušik koji nije u skladu s specifikacijama u ventilaciju umjesto da mu dopušta ulazak u zaštićenu zonu. Ova blokada čistoće kisika obavezna je značajka u bilo kojoj arhitekturi sigurnosno-instrumentiranog sustava (SIS) usklađenoj s IEC 61511.
Kontrola protoka prema zahtjevu
Kemijski procesi rijetko su u stabilnom stanju. Punjenje i pražnjenje šaržnih reaktora; skladišni spremnici dišu s promjenama temperature i razine proizvoda; sekvence čišćenja troše velike količine u kratkim naletima. PSA sustavi dizajnirani za ova okruženja uključuju pogone promjenjive frekvencije (VFD) na zračnom kompresoru, u kombinaciji s veličinom međuspremnika izračunatom da apsorbira vršnu potražnju bez odstupanja u čistoći. Rezultat je sustav koji dinamički reagira na zahtjeve procesa dok održava a stalni pozitivni tlak nitrogen pokrivač — temeljni zahtjev za sprječavanje prodora zraka tijekom događaja pada tlaka.
Operativna ekonomija: Zašto stvaranje PSA na licu mjesta redefinira trošak sigurnosti
Povijesno gledano, kemijska su postrojenja nabavljala dušik iz velikih isporuka tekućina ili razdjelnika visokotlačnih cilindara — model koji uvodi i rizik opskrbnog lanca i značajne troškove životnog ciklusa. Postrojenje koje kontinuirano troši 500 Nm³/h dušika će tijekom petogodišnjeg razdoblja potrošiti znatno više na isporučeni plin nego na kapitalne i operativne troškove ekvivalentnog PSA sustava. Neovisne analize životnog ciklusa dosljedno pokazuju rok povrata od 18-36 mjeseci za srednje do velike kemijske tvornice koje prelaze s isporučenog dušika na proizvodnju PSA na licu mjesta, uz stalne uštede od 40–70% na troškovima dušika nakon toga.
Osim izravnih troškova, proizvodnja na licu mjesta eliminira sigurnosne i logističke rizike povezane sa skladištenjem tekućeg dušika u rasutom stanju — uključujući opasnosti od kriogenih opeklina, događaje rasterećenja tlaka i ovisnosti o rasporedu isporuke koji mogu prisiliti obustavu proizvodnje. Za aplikacije u zoni zaštićenoj od eksplozije gdje je dostupnost dušika ključna za sigurnost, a ne izborni input procesa, ova otpornost opskrbe nedvojbeno je vrednija od same uštede troškova.
Moderne PSA jedinice također imaju mogućnosti daljinskog nadzora — prenos podataka o čistoći, protoku, tlaku i zdravstvenom stanju opreme u DCS ili SCADA sustave postrojenja — omogućujući prediktivno održavanje i smanjujući neplanirane zastoje. CMS vijek trajanja kreveta, tipično 5–10 godina pod odgovarajućim radnim uvjetima, može se dodatno proširiti filtracijom ulaznog zraka i kontrolom vlage, čineći PSA generatore dušika među pomoćnim uređajima s najnižim troškovima održavanja u portfelju imovine kemijske tvornice.
Postavljanje novog mjerila: Kako izgleda najbolja PSA dušikova zaštita u klasi
Konvergencija strožih regulatornih standarda, sve veći zahtjevi osiguranja za kemijska postrojenja otporna na eksploziju i dokazana pouzdanost moderne PSA tehnologije učinkovito su uspostavili novu osnovu za zaštitu od inertnog plina. Objekti koji se još uvijek oslanjaju na povremena pročišćavanja dušikom, ručne izmjene cilindara ili premale sustave pokrivanja sve više nisu usklađeni — ne samo s vanjskim standardima nego i s internim okvirima tolerancije rizika osiguravatelja i korporativnih EHS funkcija.
Ono po čemu se danas razlikuje najbolji PSA sustav dušične zaštite za zone zaštićene od kemijskih eksplozija uključuje:
- Kontinuirana, neprekinuta opskrba dušikom s nultom ovisnošću o vanjskoj logistici
- Automatska provjera čistoće i preusmjeravanje povezan sa SIS-om
- Električne komponente s oznakom ATEX/IECEx za svu opremu unutar klasificiranih zona
- Upravljanje protokom prema zahtjevima za upravljanje šaržnim i prijelaznim procesnim uvjetima
- Potpuna integracija s postrojenjem DCS/SCADA za daljinski nadzor, alarmiranje i revizijske tragove
- Dokumentirana usklađenost s NFPA 69, EN 1825 ili primjenjivim regionalnim standardima za sprječavanje eksplozija
Kako se kemijska postrojenja suočavaju sa sve većim pritiskom da pokažu proaktivno upravljanje rizikom od eksplozije - od regulatornih tijela, osiguravatelja i sve više od daljnjih kupaca koji provode revizije opskrbnog lanca - PSA generatori dušika prešli su iz alata za optimizaciju troškova u ključni element procesne sigurnosne infrastrukture. Mjerilo se pomaknulo: stalna zaštita od inertnog plina na licu mjesta više nije premium opcija. To je očekivani standard.
